DOSAGE

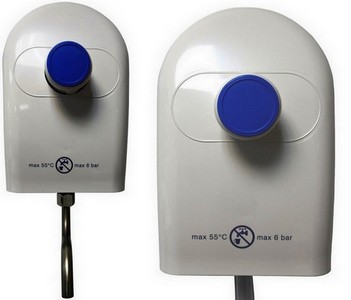

MELUDOSE

SYSTEME DE DILUTION COMPACT RACCORDÉ AU RÉSEAU D’EAU
• Doseur de dilution permettant le remplissage de flacons, seaux, bacs à plonge, canon à mousse… avec une solution diluée à un % précis.
• Débit 4,2L/min ou 13 L/min. Bec verseur inox en sortie pour le modèle 4,2M/min et tuyau de vidange pour le modèle 13L/min.
• Sécurité des dosages. Réglage par buses de couleur.
• Possibilité de moduler plusieurs doseurs grâce à la réglette et au raccord de jonction.
• Double clapet pour la protection du réseau d’eau. Nouvelle vanne céramique pour une amélioration de la qualité du matériel.
• Conforme aux normes EN 1717.
• Livré avec support bidon de 5L et kit d’alimentation (tresse inox 1m50 et réduction M1/2 – F3/4). Dimensions : L14,1 x H21,2 x P11,2 cm.

Caractéristique du venturi : Excellente tenue aux produits chimiques, Excellente tenue mécanique, Alimentation du venturi par bouton (1/4 de tour), Système Venturi moulé : aspiration du produit grâce à la pression d'eau, Venturi moulé qui présente l'avantage d'avoir des cônes parfaitement lisses et réguliers ne laissant apparaître aucune trace d'usinage afin de limiter les dépôts de tartre et de produit et d'éliminer tout risque de corrosion dans le temps, Respecte la distance obligatoire de 150 mm entre le clapet et la prise produit du venturi.
Pour le bon fonctionnement : Pour garantir une utilisation optimale du doseur et éviter une dégradation prématurée du venturi et du système anti-pollution (clapet), il est impératif d’utiliser une eau dont la température dont la température ne dépasse pas 55°C. Il est impératif de laisser un débit libre en sortie de venturi : pas de contre pression en aval. Pression d’alimentation d’eau à l’entrée de l’appareil : Minimum 1,5 bar Maximum 6 bars. Hauteur maximale d’aspiration produit : 2 mètres. Pour éviter l’effet de siphon, il est impératif de placer le bidon produit toujours en dessous du point d’aspiration produit du venturi.
Version 4,2 L/mn :


couleur des busesSansBeigeGrisVioletBleuBlancVert clairRoseBleu vifJauneVert foncéNoireMauveOrange
% de dilution303028,52622,517127,55,5432,51,751,5

Version 13 L/mn :


couleur des busesSansBeigeGrisVioletBleuBlancVert clairRoseBleu vifJauneVert foncéNoireMauveOrange
% de dilution27,52621117,55321,510,90,70,50,3
Ces valeurs sont données à titre indicatif, afin de définir la buse de dilution, en fonction de la concentration désirée. Elles peuvent variées en fonction de la pression de l'eau et du produit utilisé.
MELUDOSE 4,2L/MN + SUPP.BIDON Réf 1020005080060

MELUDOSE PLONGE13L + SUP BIDON Réf 1020005080061 / MELUDOSE PLONGE 13L MN 2 PRODUITS Réf 1020005080021

PIÈCES DÉTACHÉES
MELUDOSE : JEU DE GROSSES BUSES (12) Réf 1020009988555 / MELUDOSE : JEU DE GROSSES BUSES JAUNES10 Réf 1020009991083 / MELUDOSE : JEU DE GROSSES BUSES NOIRES10 Réf 1020009991082 / MELUDOSE : JEU DE GROSSES BUSES ORANG.10 Réf 1020009991084 / MELUDOSE : VENTURI 4.2L/MIN BLEU Réf 1020009968555 / MELUDOSE : VENTURI 13L/MIN JAUNE Réf 1020009987555 / MELUDOSE : LIGNE D'ASPIRATION COMPLETE Réf 1020009969555
